Distribuzione Elettrica



Sistema sbarre montaggio orizzontale

  • Generale
  • Tabella tecnica
  • Documentazione

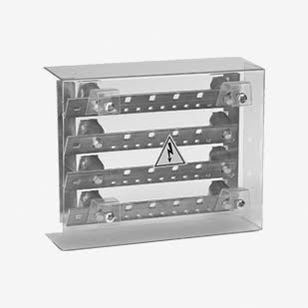

 Sistema sbarre montaggio orizzontale, sistema sbarre in rame, a sviluppo orizzontale,  fornito già assemblato e completo di copertura in lexan.

Disponibile in versioni da 250A, 400A, 630A.

Corrente di corticircuito Icw=16kA x 1s.

Corrente nominale In
250A; 400A; 630A
Connessioni per fase
250A(17XM6/27); 400A (16 X foro 6,5+foro 5x11/24xforo6,5+foro5,11); 630A (58 x foro 9)
Sezione CU
250A (25x4mm); 400A (40x5mm); 630A (40x8mm)
Corrente di corto circuito
Ipk= 32A; Icw=16kAx1s
