Scaricatori combinati doppia protezione

  • Generale
  • Tabella tecnica
  • Documentazione

Gli scaricatori combinati tipo 1+2 garantiscono una doppia protezione, sia per per corrente da fulmine che per sovratensioni e sono adatti all’installazione nelle zone LPZ 0B > LPZ 2, caratterizzate sia da fulminazione diretta con impianto parafulmine esterno che da sovratensioni trasmesse dalla linea.

Gli scaricatori combinati rappresentano in pratica la soluzione ottimale quando si voglia conglobare in un unico prodotto una protezione completa contro il rischio di sovratensioni.

Sono disponibili due versioni di scaricatori combinati doppia protezione:

Scaricatori combinati NHLUA: ad alta capacità di scarica, con doppia cartuccia per ciascun polo. La capacità di scarica varia in funzione del numero di poli e del tipo di connessione, fino a valori di Imax 150kA con onda 8/20μs e 64kA con onda 10/350μs.

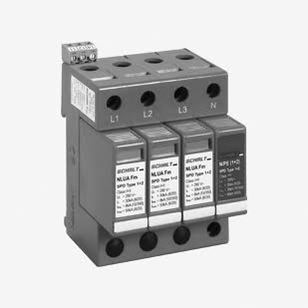

Scaricatori combinati NLUA: capacità di scarica standard, con cartuccia a doppio varistore per ciascun polo. La capacità di scarica varia in funzione del numero di poli e del tipo di connessione, fino a valori di Imax 100kA con onda 8/20μs  e 32kA con onda 10/350μs.

I collegamenti tra le varie cartucce vengono realizzati in fabbrica in modo tale che l’installazione sia agevole e univoca, avendo a disposizione solo i morsetti necessari per l’allacciamento alla rete.

Il polo N/PE è sempre contraddistinto dal colore blu.

Protezione
Tipo 1+2
Esecuzione
unipolare e multipolare a cartuccia estraibile
Onda di scarica
10/350 μs, 8/20 μs
Tensione massima continuativa Uc (AC)
280V L-N; 255V N-PE
Livello di protezione Up
<700V a 5kA; <1500V a 35kA
Corrente nominale di scarica In (8/20 μs)
30kA minima; 100kA massima
Corrente impulsiva Iimp (10/350 μs)
NHLUA:64kA massima; NLUA:32kA massima
Moduli
NHLUA: da 3 a 8; NLUA: da 2 a 4
Tempo di risposta
< 25ns; 100ns (versioni con cartuccia N/PE)
Fusibile di protezione massimo
125AgL/gG
Grado di protezione
IP20
Tenuta al cortocircuito
25kA 50Hz
Resistenza di isolamento
>10000MOhm
Modalità di collegamento
1P; 2P; 1P+N/PE; 3P; 4P, 3P+N/PE
Utilizzabile in rete
TN-S, TT
Temperatura di esercizio
-40... +80°C
Involucro
termoplast con fibra di vetro
Capacità dei terminali
6mm2...35mm2 flessibile
Norme
CEI 81-10, EN62305
