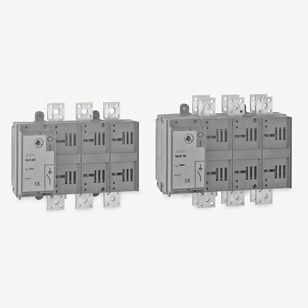

Sezionatori HLN6S, HLN7 fino a 1600A (ad esaurimento)

  • Generale
  • Tabella tecnica
  • Documentazione

La serie di Interruttori di manovra - sezionatori rotativi industriali tipo HLN6S/HLN7S sono la scelta ottimale per il sezionamento principale di circuiti di potenza, unendo elevate capacita? elettriche a contenute dimensioni di ingombro.

Gli interruttori di manovra sezionatori vengono proposti in versione a 3, 4 poli fino a 1250A per HLN6S e 1600A per HLN7S, per montaggio a fondo quadro, su piastra. Il meccanismo e? a scatto rapido con contatti a doppio coltello ad elevata resistenza ai cortocircuiti.

La categoria di impiego degli interruttori di manovra sezionatori è AC23A/B per HLN6S e AC21A/B per HLN7S.

Da accessoriare con manovra diretta o rinviata, anche con dispositivo di by-pass. Serie completa di accessori che comprende contatti ausiliari anticipati, blocco a chiave, calotte coprimorsetti e schermo frontale trasparente.

Corrente nominale In (A):
HLN6S: 800, 1000, 1250; HLN7S: 1600 (Neutro 1250A)
Tensione nominale Ue (V) AC:
690
Tensione nominale di isolamento Ui (V):
1000
Tensione di tenuta ad impulso (kV):
12
Numero poli:
3, 3+N
Potenza dissipata per polo (W):
17,5(800A); 27,3(1000A); 12,7(1250A); 38,3(1600A)
Potere di chiusura Icm:
73,5kA(800A-1250A); 105kA (1600A)
Corrente di breve durata Icw x 1s:
HLN6S: 35kA; HLN7S:50kA
Sezione di collegamento in rame:
2x50x5mm (800A), 2x50x6mm (1000A), 2x50x8mm (1250A), 30x50x8mm (1600A)
Coppia di serraggio Nm:
35
Categoria di impiego:
AC21A/B
Vita elettrica/meccanica:
1000/7000 cicli (HLN6S); 500/4000 (HLN7S)
Norme e approvazioni
IEC60947-1, IEC60947-3, DIN VDE 0660 Parte 107, BS EN 60947-3, CEI 17-11, EN 60947-3
