Sicurezza, compattezza e affidabilità per la protezione domestica
Nella progettazione e nella realizzazione di un impianto elettrico residenziale, la scelta degli interruttori modulari è fondamentale per garantire un adeguato livello di sicurezza.
Sovraccarichi, cortocircuiti e dispersioni di corrente possono compromettere il corretto funzionamento dell’impianto e mettere a rischio persone e apparecchiature.
È quindi importante poter contare su dispositivi affidabili, correttamente dimensionati e adatti alle caratteristiche dei diversi circuiti domestici.
Per rispondere a queste esigenze, Elettra propone HAUS LINE, una gamma completa di interruttori modulari per impianti residenziali, pensata per semplificare il lavoro di installatori, progettisti e distributori.
La gamma comprende interruttori magnetotermici, magnetotermici differenziali e differenziali puri, con correnti nominali da 6A a 40A e poteri di interruzione di 4,5kA e 6kA.
A completamento della gamma sono disponibili anche barrette di collegamento dedicate, progettate per semplificare il cablaggio, distribuire l’alimentazione in modo ordinato e adattarsi alle diverse configurazioni degli interruttori.

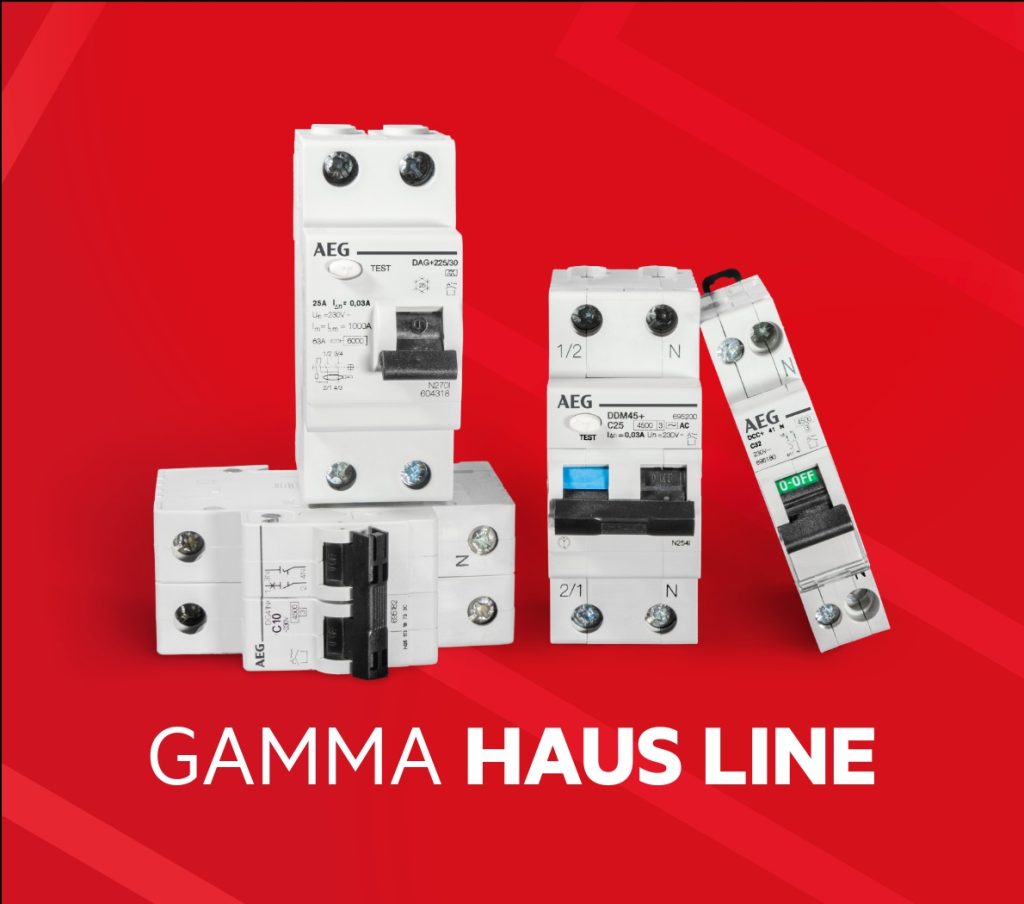

HAUS LINE: una gamma per semplificare la protezione residenziale
La gamma HAUS LINE comprende diverse soluzioni adatte alle principali esigenze di protezione degli impianti elettrici residenziali.
Le configurazioni disponibili permettono di scegliere il dispositivo in funzione del circuito da proteggere, dello spazio disponibile all’interno del centralino e della tipologia di protezione richiesta.
Grazie alla disponibilità di soluzioni sviluppate su uno o due moduli, HAUS LINE consente di realizzare impianti ordinati, sicuri e facilmente gestibili.
Interruttori magnetotermici
Gli interruttori magnetotermici delle serie DCC41N+, DG40+ ed EV60 proteggono i circuiti da sovraccarichi e cortocircuiti.
Intervengono quando la corrente supera i valori previsti, contribuendo a prevenire il surriscaldamento e il danneggiamento dei conduttori e delle apparecchiature collegate.

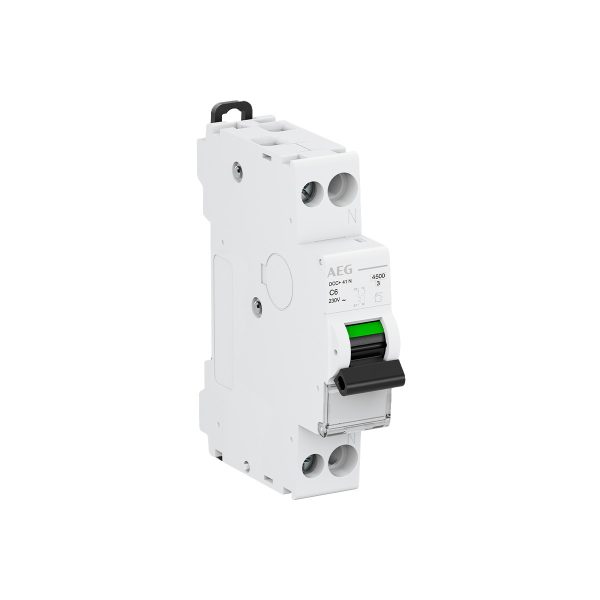

DCC41N+
Interruttori magnetotermici compatti 1P+N sviluppati su un solo modulo.
La serie è disponibile con correnti nominali da 6A a 32A e potere di interruzione di 4,5kA.
La configurazione compatta consente di ridurre l’ingombro all’interno del centralino e di lasciare maggiore spazio per ulteriori dispositivi di protezione.
DG40+
Interruttori magnetotermici disponibili nelle configurazioni 1P+N e 2 poli, sviluppati su due moduli.
La serie comprende modelli con correnti nominali da 6A a 40A e potere di interruzione di 4,5kA.

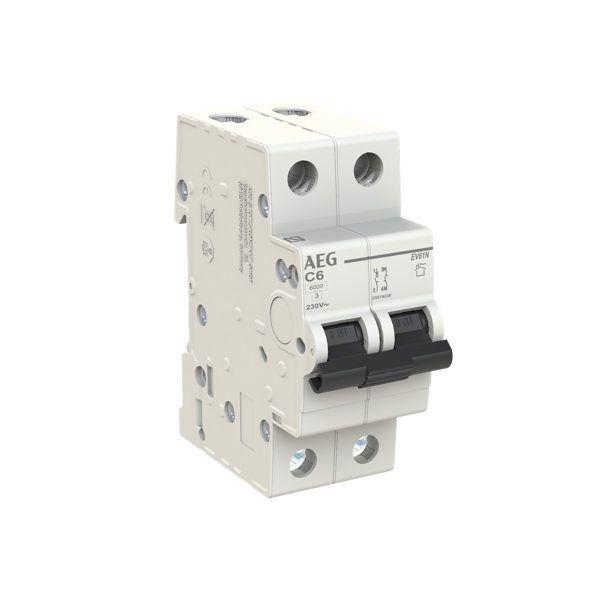

EV60
Interruttori magnetotermici 1P+N e 2 poli sviluppati su due moduli.
Sono disponibili con correnti nominali da 6A a 40A e potere di interruzione di 6 kA, per applicazioni residenziali che richiedono una maggiore capacità di interruzione.
Interruttori magnetotermici differenziali
Gli interruttori magnetotermici differenziali integrano in un unico dispositivo la protezione contro sovraccarichi, cortocircuiti e dispersioni di corrente.
Questa configurazione permette di proteggere il circuito elettrico e le persone, ottimizzando allo stesso tempo lo spazio disponibile all’interno del centralino.

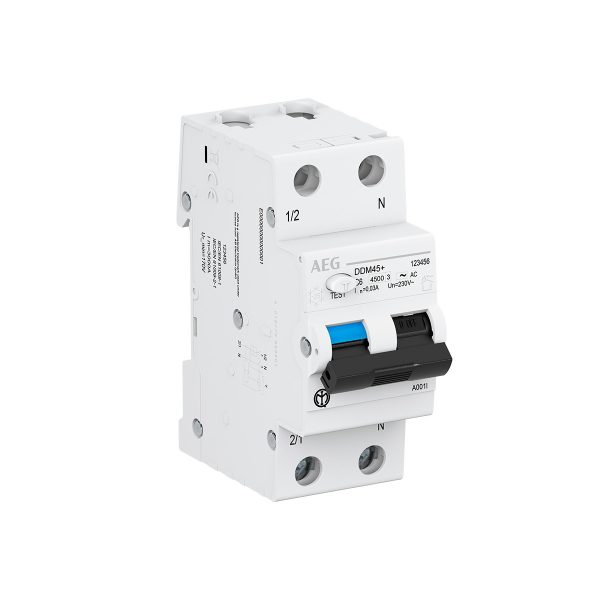

DDM45+
Interruttori magnetotermici differenziali 1P+N sviluppati su due moduli.
La serie comprende modelli da 6A a 40A, con potere di interruzione di 4,5kA, sensibilità differenziale di 30mA e
classi A e AC.
Interruttori differenziali puri
Gli interruttori differenziali puri rilevano eventuali dispersioni di corrente verso terra e interrompono il circuito quando viene superata la soglia prevista.
Devono essere coordinati con dispositivi dedicati alla protezione contro sovraccarichi e cortocircuiti.

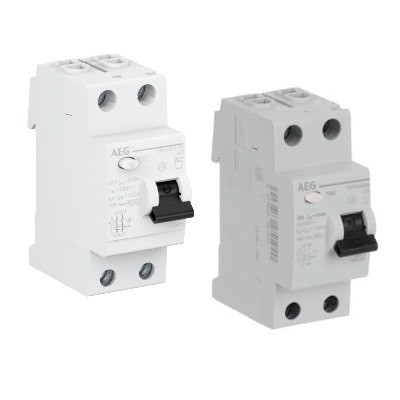

DAG+ e DCG+
Interruttori differenziali puri 2 poli sviluppati su due moduli.
Sono disponibili con correnti nominali di 25A e 40A e sensibilità differenziale di 30mA.
La serie DAG+ è disponibile in classe A, mentre la serie DCG+ è proposta in classe AC.
La disponibilità delle due classi permette di individuare il dispositivo più adatto in funzione delle caratteristiche dei circuiti e delle apparecchiature collegate.
Soluzioni compatte per ottimizzare il centralino
Negli impianti elettrici residenziali, lo spazio disponibile all’interno del centralino rappresenta spesso un elemento determinante nella scelta dei dispositivi.
Per questo HAUS LINE comprende soluzioni sviluppate su uno o due moduli, che permettono di organizzare in modo più efficiente la protezione dei diversi circuiti dell’abitazione.
In particolare, la configurazione 1P+N su un solo modulo della serie DCC41N+ consente di ridurre l’ingombro e di lasciare maggiore spazio per altre protezioni o per eventuali ampliamenti futuri dell’impianto.
La modularità della gamma consente quindi di realizzare centralini più ordinati, razionali e facilmente gestibili.

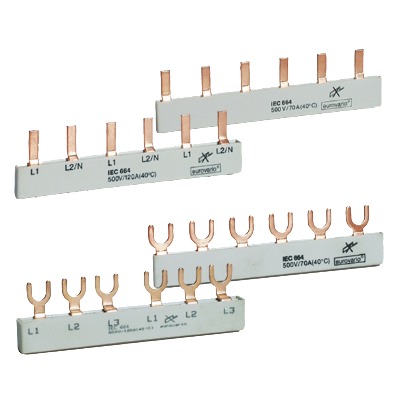

Barrette di collegamento per un cablaggio ordinato e semplificato
Per il collegamento degli interruttori modulari HAUS LINE sono disponibili diverse tipologie di barrette, sviluppate per distribuire l’alimentazione in modo ordinato e semplificare il cablaggio all’interno del centralino.
Per le serie DG40+, EV60, DDM45+, DCG+ e DAG+ sono disponibili le barrette EXS, con collegamento a puntale PIN, ed EXG, con collegamento a forcella FORK, entrambe caratterizzate da un passo di 17,6mm.
La scelta tra le due soluzioni dipende dalla configurazione dell’interruttore e dalla tipologia di attacco presente sul dispositivo.
Le barrette EVS, con collegamento a puntale PIN e passo di 17,8mm, sono invece utilizzabili esclusivamente con configurazioni 1P e 1P+N, compresa la serie compatta DCC41N+, sviluppata su un solo modulo.
Le barrette di collegamento dedicate al residenziale sono disponibili nei modelli con:
- corrente nominale 63A e sezione 10mm²
- corrente nominale 80A e sezione 16mm²
La disponibilità di diverse configurazioni, comprese versioni tagliabili, consente di adattare il collegamento alle caratteristiche del centralino, ridurre il numero di cablaggi manuali e ottenere una distribuzione dell’alimentazione più ordinata e funzionale.
In questo modo, Elettra offre una soluzione pratica per velocizzare l’installazione e migliorare l’organizzazione interna del quadro elettrico anche nel settore del residenziale.
Funzionalità pensate per installazione e manutenzione
Oltre alle prestazioni elettriche, la gamma HAUS LINE integra elementi visivi e funzionali progettati per facilitare il controllo dei dispositivi e la gestione dell’impianto.
L’indicatore dello stato ON/OFF permette di verificare immediatamente la posizione dell’interruttore durante le attività di installazione, controllo e manutenzione.
Nella serie DDM45+, la bandiera blu segnala che l’intervento è stato provocato da un guasto differenziale, facilitando l’individuazione della possibile causa dello scatto.
Tutti i dispositivi differenziali della gamma sono inoltre dotati di un pulsante di prova, attraverso il quale è possibile verificarne periodicamente il corretto funzionamento.
Le principali informazioni tecniche sono riportate chiaramente sul fronte del prodotto, consentendo all’installatore di identificare rapidamente:
- corrente nominale
- curva di intervento
- potere di interruzione
- classe differenziale
- temperatura minima di funzionamento
Queste caratteristiche contribuiscono a semplificare le attività di installazione, verifica e manutenzione dell’impianto elettrico residenziale.
Qualità certificata per gli impianti residenziali
Gli interruttori modulari HAUS LINE, prodotti in Italia e Germania, dispongono di certificazioni
riconosciute a livello internazionale, tra cui IMQ e AENOR.
La conformità agli standard europei conferma l’attenzione dedicata alla qualità, alla sicurezza e all’affidabilità dei dispositivi.
Ogni prodotto è accompagnato da informazioni tecniche e documentazione specifica.
Certificazioni, dichiarazioni di conformità, immagini e disegni quotati sono facilmente accessibili, per supportare progettisti, installatori e distributori nelle diverse fasi del lavoro
Una risposta concreta per gli impianti elettrici residenziali
La gamma di interruttori modulari HAUS LINE è progettata per:
- comprende soluzioni per la protezione da sovraccarichi, cortocircuiti e dispersioni di corrente
- offre modelli con correnti nominali da 6A a 40A e poteri di interruzione di 4,5 e 6kA
- offrire correnti nominali da 6A a 40A
- mottimizza lo spazio nel centralino grazie ai modelli 1P+N sviluppati su un solo modulo
- facilita il controllo e la manutenzione attraverso indicazioni visive chiare
- completa il sistema con barrette di collegamento dedicate, disponibili in diverse configurazioni, per semplificare il cablaggio e distribuire l’alimentazione in modo ordinato all’interno del centralino.
Grazie a una gamma completa e strutturata, Elettra supporta installatori, distributori e progettisti nella realizzazione di impianti elettrici residenziali sicuri, affidabili e facilmente gestibili.
Scopri la gamma HAUS LINE e individua gli interruttori modulari più adatti alle caratteristiche del tuo impianto elettrico residenziale.
