Sezionatori modulari SZD fino a 200A
SEZIONATORE SCHALT SZD1 3P 80A
SZD1380
+
Errore nel caricamento dei prodotti: {{ error }}
Download e risorse
Scarica i materiali informativi e tecnici per approfondire le caratteristiche dei nostri prodotti.
Specifiche tecniche
Consulta le specifiche tecniche dettagliate per conoscere tutte le caratteristiche del prodotto.
Tipo
Sezionatore modulare
Corrente nominale Ie
80 A
Numero poli
3
Numero moduli
3
Tensione nominale di impiego Ue (V)
690 AC
Tensione di isolamento Ui (V)
800
Tensione nominale di tenuta ad impulso Uimp (kV)
8
Corrente nominale in AC-21A (A) a 400/500/690V
80/80/80
Corrente nominale in AC-22A (A) a 400/500/690V
80/80/80
Corrente nominale in AC-23A (A) a 400/500/690V
80/63/32
Potenza nominale in AC23 (kW) a 415/500/690V
37/35/48
Potere di chiusura/interruzione a 400V AC23 (A)
800/640
Corrente di breve durata Icw x 1s (kA)
1,5
Corrente di cortocircuito condizionata da fusibile (kA)
50 (fusibile gG 80A)
Potenza dissipata
3,9 W
Vita meccanica
30.000
Vita elettrica a In
1.500
Capacità dei terminali
50 mm²
Coppia di serraggio
2,5 Nm

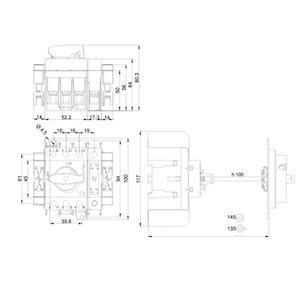

Larghezza
52,2 mm
Altezza
100 mm
Profondità
80,3 mm
Norma
EN 60947-1; EN 60947-3
Omologazioni
CE
Stato
Acquistabile
Marca
SCHALT
