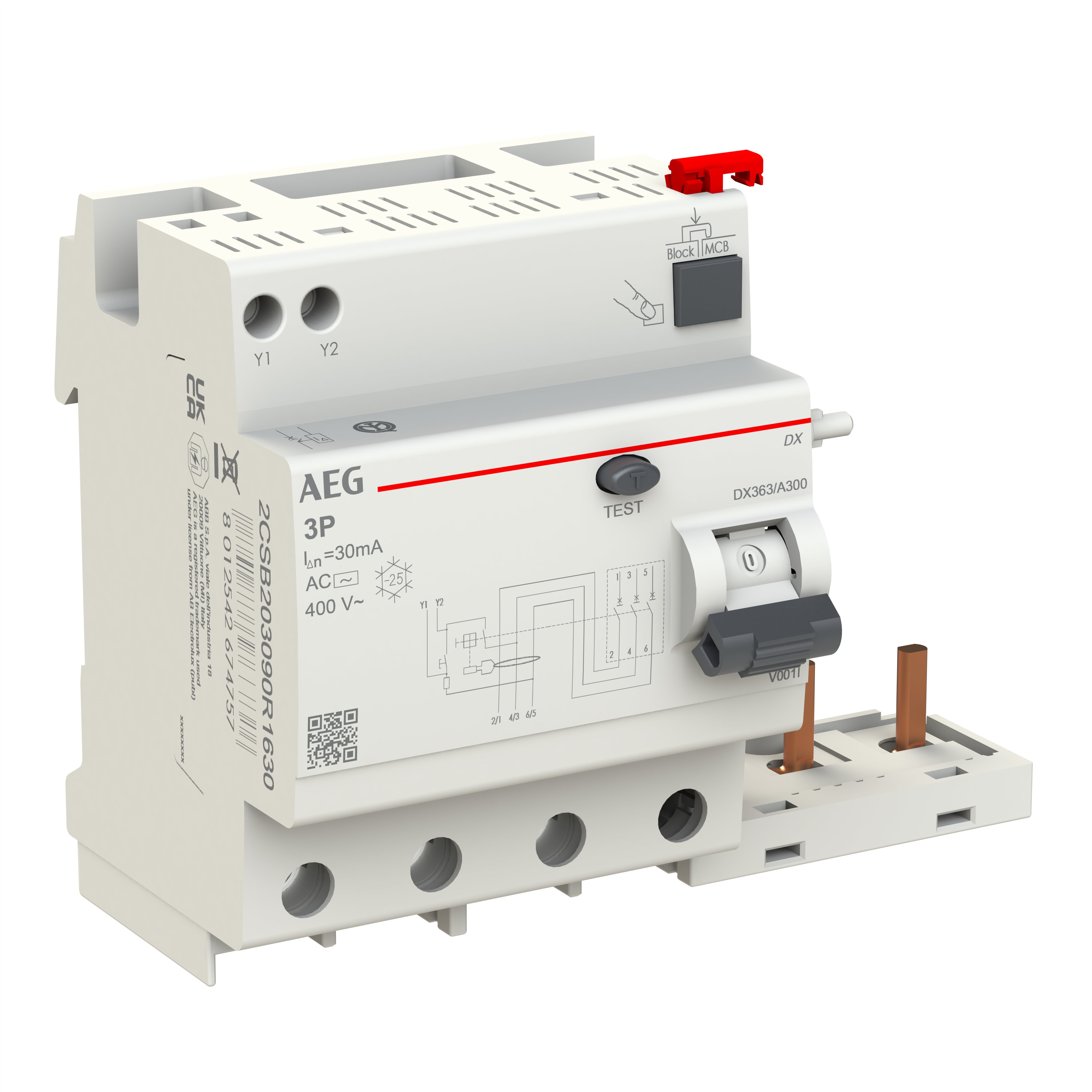

BLOCCO DIFF.AEG DX 3P 63A 30mA Ai 4M
DX363/AI300
BLOCCO DIFFERENZIALE AEG SERIE ELFANEXT, MODELLO DX 2P/3P/4P, TENSIONE NOMINALE 230/400VAC, CORRENTE NOMINALE 40/63A, TENSIONE PER CIRCUITO DI TEST 2P 170-254V, 3P/4P 195-400V, TENSIONE DI ISOLAMENTO 500VAC, CLASSE AC/A/AI/A-SI, SOGLIA D'INTERVENTO 30/300/500/1000mA, PROTEZIONE CONTRO GLI SCATTI INTEMPESTIVI 3000A PER LA CLASSE A, 5000A PER LA CLASSE A-SI, FREQUENZA 50HZ, TEMPERATURA DI FUNZIONAMENTO -25/+55°C, TEMPERATURA DI STOCCAGGIO -40/+70°C, GRADO DI PROTEZIONE IP40 PER APPARECCHIO E IP20 PER I TERMINALI, VITA MECCANICA 20.000 MANOVRE, VITA ELETTRICA 10.000 MANOVRE, ATTACCHI 2P DOPPIO TERMINALE PIN E GABBIA, 3P/4P 40A TERMINALE A GABBIA, 3P/4P 63A DOPPIO TERMINALE PIN E GABBIA, CAPACITA' DEI TERMINALI 1/25MM2 FLESSIBILE/RIGIDO, 4P A 40A 1...16MM2 FLESSIBILE/RIGIDO, COPPIA DI SERRAGGIO 2,8NM (2P), 1,2NM (3P/4P FINO A 40A), 2,8NM (3P/4P 63A), COLORE RAL 7035, TUTTI I MODELLI CON IN=63A SONO DOTATI DI MORSETTI DI SGANCIO Y1, Y2 A POTENZIALE LIBERO, POSIZIONE DI MONTAGGIO QUALSIASI
+
Errore nel caricamento dei prodotti: {{ error }}
Download e risorse
Scarica i materiali informativi e tecnici per approfondire le caratteristiche dei nostri prodotti.
Specifiche tecniche
Consulta le specifiche tecniche dettagliate per conoscere tutte le caratteristiche del prodotto.
Corrente nominale Ie
63 A
Soglia di intervento
300 mA
Classe
Ai antiperturbazione
Numero poli
3
Numero moduli
4
Tensione nominale Ue AC
230/400 V
Tensione di funzionamento circuito TEST (V) AC
195-440
Tensione di isolamento Ui (V)
500
Potenza dissipata
7,6 W
Frequenza
50 Hz
Temperatura di impiego
-25/+55 °C
Temperatura di stoccaggio
-40/+70 °C
Grado di protezione
IP40 Apparecchio (IP20 terminali)
Vita meccanica
20.000 manovre
Vita elettrica (manovre totali) AC1/AC7a
10000 manovre
Capacità dei terminali
flessibile/rigido 1...25mm2 mm²
Coppia di serraggio
2,8 Nm
Peso
325g gr
Omologazioni
CE, IMQ
Classe di limitazione
3
Norma
EN 61009 / EN 62423
Colore
Grigio RAL 7035
Montaggio
qualsiasi
