Elfa NEXT DN45, DN60, DN100

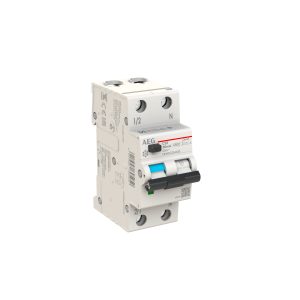

MTD DIFFERENZIALE 1P+N C 25A 4,5kA 30mA A
DN45C25/A30
Interruttore automatico differenziale magnetotermico AEG serie Elfanext, modello DN45 1P+N, tensione nominale 1P+N 230/240VAC, corrente nominale da 6A a 40A, tensione per circuito di test 110(170 per 30mA)/264V, tensione di isolamento 500VAC, curva di intervento tipo B/C, classe AC/A/F, soglia d'intervento 30mA, protezione contro gli scatti intempestivi 3000A per F, frequenza 50Hz, potere di interruzione 4,5kA secondo EN61009-1, capacità di rottura 6kA secondo EN60947-2, temperatura di funzionamento -25/+55°C, temperatura di stoccaggio -40/+70°C, grado di protezione IP40 per apparecchio e IP20 per i terminali, vita meccanica 20000 manovre, vita elettrica 10000 manovre, attacchi con failsafe con connessione a forchetta sopra/sotto, capacità dei terminali 1/35mm² flessibile/rigido, coppia di serraggio 2Nm, segnalazione frontale di stato e scattato con finestrelle meccaniche, segnalazione di intervento per guasto differenziale con bandiera blu, posizione di montaggio qualsiasi.
+
Errore nel caricamento dei prodotti: {{ error }}
Download e risorse
Scarica i materiali informativi e tecnici per approfondire le caratteristiche dei nostri prodotti.
Specifiche tecniche
Consulta le specifiche tecniche dettagliate per conoscere tutte le caratteristiche del prodotto.
Corrente nominale Ie
25 A
Numero poli
1+N
Numero moduli
2
Tensione nominale Ue AC
230/240 V
Tensione di isolamento Ui (V)
500
Tensione di funzionamento circuito TEST (V) AC
170-264
Potenza dissipata
4,9 W
Frequenza
50 Hz
Curva di intervento
C (5 - 10 In)
Classe
A
Soglia di intervento
30 mA
Potere di cortocircuito nominale
4,5 kA
Capacità di rottura secondo EN60947-2 a 230Vac
6 kA
Temperatura di impiego
-25/+55 °C
Temperatura di stoccaggio
-40/+70 °C
Temperatura di riferimento (°C)
30
Grado di protezione
IP40 Apparecchio (IP20 terminali)
Vita meccanica
20.000 manovre
Vita elettrica (manovre totali) AC1/AC7a
10000 manovre
Capacità dei terminali
flessibile/rigido 1...35mm2 mm²
Coppia di serraggio
2 Nm
Classe di limitazione
3
Norma
EN 61009-1 / EN 60947-2
Omologazioni
CE, VDE, KEMA, AENOR, IMQ
Colore
Grigio RAL 7035
Montaggio
qualsiasi
Stato
Acquistabile
Marca
AEG
