DX ADD-ON RCDs UP TO 63A

RCD BLOCK AEG DX 4P 63A 500mA A-Si 4M

DX463/SI500

BLOCCO DIFFERENZIALE AEG SERIE ELFANEXT, MODELLO DX 2P/3P/4P, TENSIONE NOMINALE 230/400VAC, CORRENTE NOMINALE 40/63A, TENSIONE PER CIRCUITO DI TEST 2P 170-254V, 3P/4P 195-400V, TENSIONE DI ISOLAMENTO 500VAC, CLASSE AC/A/AI/A-SI, SOGLIA D'INTERVENTO 30/300/500/1000mA, PROTEZIONE CONTRO GLI SCATTI INTEMPESTIVI 3000A PER LA CLASSE A, 5000A PER LA CLASSE A-SI, FREQUENZA 50HZ, TEMPERATURA DI FUNZIONAMENTO -25/+55°C, TEMPERATURA DI STOCCAGGIO -40/+70°C, GRADO DI PROTEZIONE IP40 PER APPARECCHIO E IP20 PER I TERMINALI, VITA MECCANICA 20.000 MANOVRE, VITA ELETTRICA 10.000 MANOVRE, ATTACCHI 2P DOPPIO TERMINALE PIN E GABBIA, 3P/4P 40A TERMINALE A GABBIA, 3P/4P 63A DOPPIO TERMINALE PIN E GABBIA, CAPACITA' DEI TERMINALI 1/25MM2 FLESSIBILE/RIGIDO, 4P A 40A 1...16MM2 FLESSIBILE/RIGIDO, COPPIA DI SERRAGGIO 2,8NM (2P), 1,2NM (3P/4P FINO A 40A), 2,8NM (3P/4P 63A), COLORE RAL 7035, TUTTI I MODELLI CON IN=63A SONO DOTATI DI MORSETTI DI SGANCIO Y1, Y2 A POTENZIALE LIBERO, POSIZIONE DI MONTAGGIO QUALSIASI

+

Downloads and Resources

Download informative and technical materials to learn more about the features of our products.

Click here for download: Product data sheet

Click here for download: Deeplink REACH

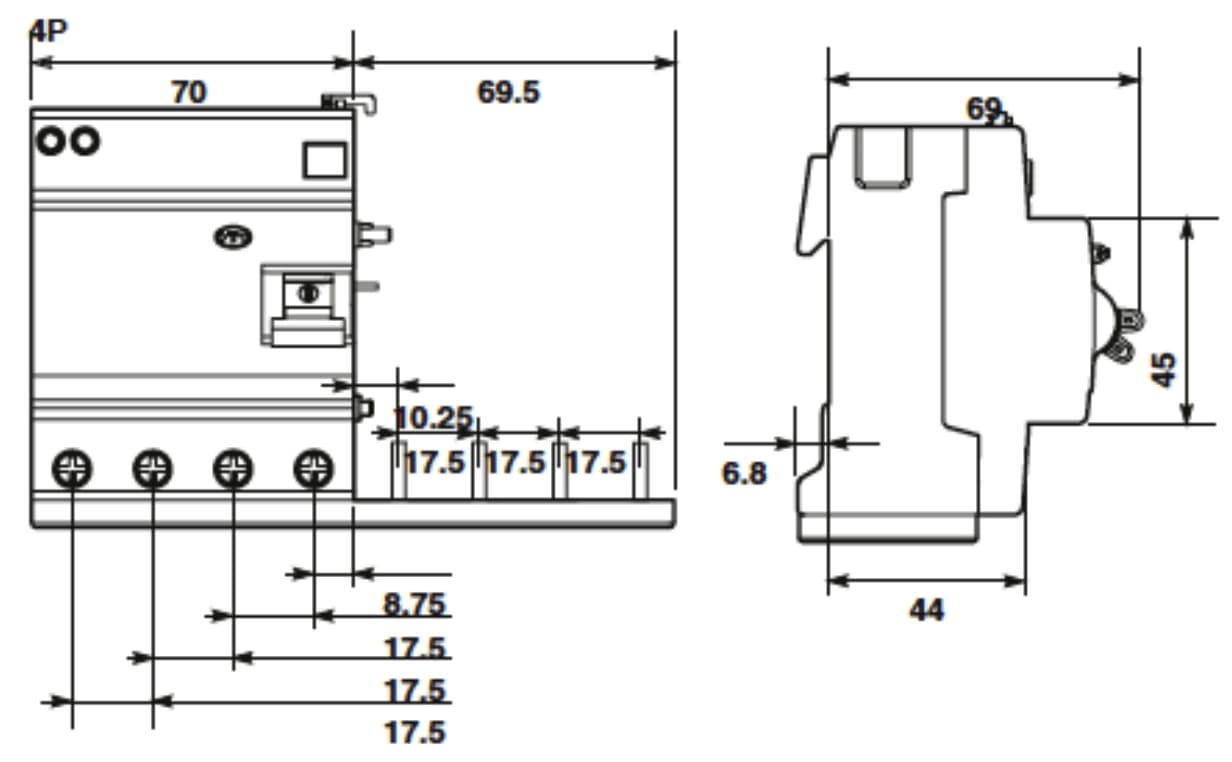

Click here for download: Dimensioned drawing

Click here for download: Certificate

Click here for download: Similar figure

Click here for download: Declaration DOC CE (Declaration of conformity CE)

Click here for download: Declaration EPD (Environmental Product Declaration)

Click here for download: Instructions for use

Technical Specifications

Rated Current (A)

63 A

Residual current

500 mA

Fault Current Type

Si

Number of Poles

4

Number of modules

4

Rated Voltage AC

230/400 V

Operating Voltage of circuit TEST (V) AC

195-440

Rated insulation voltage Ui (V)

500

Power loss

7,6 W

Frequency

50 Hz

Nuisance tripping resistance

up to 5000A

Working temperature

-25/+55 °C

Storage temperature

-40/+70 °C

Protection degree

IP40 HOUSING (IP20 terminals)

Mechanical life

20.000 operations

Electrical Life (total operations) AC1/AC7a

10000

Standard connection terminals

1...25mm2 mm²

Torque

2,8 Nm

Weight

325g gr

Approvals

CE, IMQ

Current limitation class

3

Standard

EN 61009 / EN 62423

Colour

Grey RAL 7035

Mounting

any

State

On sale

Brand

AEG
