Interface switchboards CEI 0-21
QUADRO INTERFACCIA PER IMPIANTO 50KW CEI 0-21 3F+N
PVQI50-OPEN

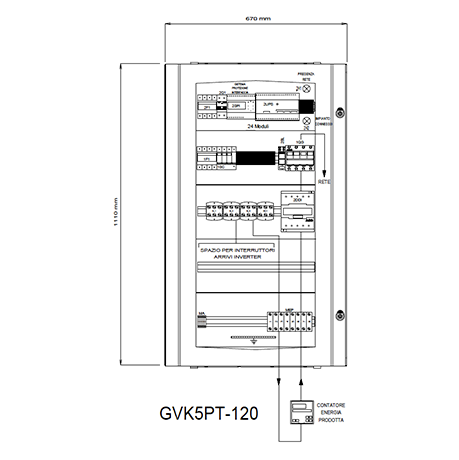

I quadri di interfaccia OPEN sono una valida soluzione per la connessione di impianti fotovoltaici CEI 0-21. I quadri OPEN nascono con lo spazio di cablaggio per gli interruttori di protezione inverter che saranno installabili successivamente tramite i collegamenti già forniti. Interruttore Generale 4x100A 16kA (EN60947-2) con bobina di sgancio per funzione di rincalzo-Relè di interfaccia NA003+Ups di emergenza (CEI 0-21)-Contattore DDI 4 poli 116A AC-3. Spazio per cablaggio Interruttori protezione inverter 3F+N:1x50kW;2x25kW (oppure 40kW+10kW o 30kW+20kW), 3x15kW, 4x12,5kW, 5x10kW-Kit di cablaggio incluso(6x35mm2 nero+2x35mm2 blu; 9x16mm2 nero+3x16mm2 blu)-Interruttori previsti 3F+N (da ordinare a parte):10kW DMA63NPC20/300;12,5kW DMA63NPC25/300;15kW DMA63NPC32/300; 20kW E94SC40+HD9532/300; 25kW E94SC50+HD9463/300;33kW E94SC63+HD9463/300;40kW E880164C80+HD94100/300;50kW E880164C100+HD94100/300. I componenti sono racchiusi in un contenitore a parete in metallo IP65 LxHxP 670x110x212mm.
+
Error loading products: {{ error }}
Downloads and Resources
Download informative and technical materials to learn more about the features of our products.
Technical Specifications
Rated Operational Voltage Ue (V)
400 AC
Rated Power
50 kW
Protection main switch
E880504C100
Ultimate breaking capacity Icu at 400 V AC
50 kA
Number of poles main switch
4
Main switch rated current
100 A
Type of over voltage protection device
Type 2
Mounting method
Surface mounted
Housing material
Steel
Protection degree
IP65
Height
1110 mm
Width
670 mm
Depth
212 mm
Colour
White
RAL-number
9003
Net Weight
55 kg
Standard
CEI0-21, EN61439-1, EN61439-2
Brand
ELETTRA
