Interface switchboards CEI 0-21
QUADRO INTERFACCIA 40KW CEI 0-21 3F+N TEST
PVQI40-OPEN-T

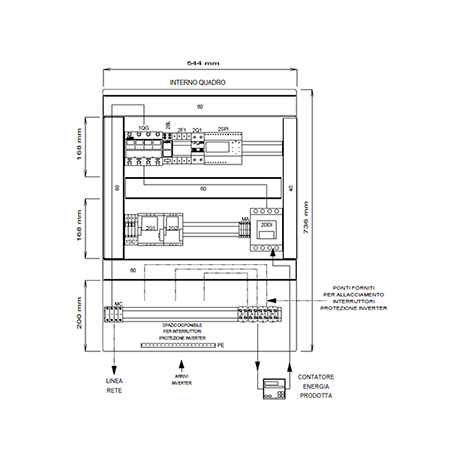

I quadri di interfaccia OPEN rappresentano una soluzione per la connessione di impianti fotovoltaici CEI 0-21. I quadri OPEN nascono con lo spazio e la predisposizione di cablaggio per gli interruttori di protezione inverter che saranno installabili successivamente tramite i collegamenti già forniti. - Interruttore Generale 4x80A 16kA (EN60947-2) con bobina di sgancio per funzione di rincalzo - Relè di interfaccia NA003 con Ups di emergenza (CEI 0-21) - Contattore DDI 4 poli 80A AC-3. Spazio per cablaggio Interruttori protezione inverter 3F+N: 1x40kW, 2x20kW (oppure 30kW+10kW), 3x12,5kW - Kit di cablaggio incluso nella confezione (3x25mm2 nero+1x25mm2 blu; 6x16mm2 nero+2x16mm2 blu)-Interruttori previsti 3F+N (da ordinare a parte):10kW DMA63NPC20/300; 12,5kW DMA63NPC25/300; 15kW DMA63NPC32/300; 20kW E94SC40+HD9532/300; 25kW E94SC50+HD9463/300; 33kW E94SC63+HD9463/300; 40kW E880164C80+HD94100/300. I componenti sono racchiusi in un contenitore a parete in ABS IP54 LxHxP 800x600x260mm.
+
Error loading products: {{ error }}
Downloads and Resources
Download informative and technical materials to learn more about the features of our products.
Technical Specifications
Rated Operational Voltage Ue (V)
400 AC
Rated Power
40 kW
Protection main switch
E880504C80
Ultimate breaking capacity Icu at 400 V AC
50 kA
Number of poles main switch
4
Main switch rated current
80 A
Type of over voltage protection device
Type 2
Mounting method
Surface mounted
Housing material
Plastic
Protection degree
IP54
Height
800 mm
Width
600 mm
Depth
260 mm
Colour
Grey
RAL-number
7035
Net Weight
26 kg
Standard
CEI0-21, EN61439-1, EN61439-2
Brand
ELETTRA
