Interface switchboards CEI 0-21
QUADRO INTERFACCIA PER IMPIANTO 33KW CEI 0-21 3F+N
PVQI33-OPEN

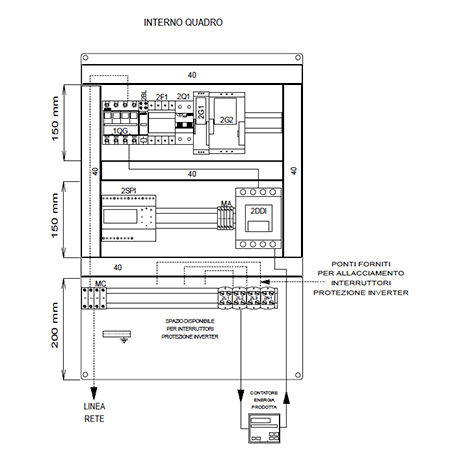

I quadri di interfaccia OPEN rappresentano una soluzione per la connessione di impianti fotovoltaici CEI 0-21. I quadri OPEN nascono con lo spazio e la predisposizione di cablaggio per gli interruttori di protezione inverter che saranno installabili successivamente tramite i collegamenti già forniti a corredo-Interruttore Generale 4x63A 15kA (EN60947-2) con bobina di sgancio per funzione di rincalzo-Relè di interfaccia NA003 con Ups di emergenza come da norma CEI 0-21-Contattore DDI 4 poli 37kW AC-3. Spazio per cablaggio Interruttori protezione inverter 3F+N:1x33kW, 2x15kW (opppure 20kW+10kW), 3x10kW-Kit di cablaggio incluso nella confezione (3x25mm2 nero+1x25mm2 blu; 6x16mm2 nero+2x16mm2 blu) - Interruttori previsti 3F+N (da ordinare a parte): 10kW DMA63NPC20/300; 12,5kW DMA63NPC25/300; 15kW DMA63NPC32/300; 20kW E94SC40+HD9532/300; 25kW E94SC50+HD9463/300; 33kW E94SC63+HD9463/300. Tutti i componenti sono racchiusi all'interno di un contenitore a parete in ABS IP54 LxHxP 700x500x250mm.
+
Error loading products: {{ error }}
Downloads and Resources
Download informative and technical materials to learn more about the features of our products.
Technical Specifications
Rated Operational Voltage Ue (V)
400 AC
Rated Power
33 kW
Protection main switch
E94SC63
Ultimate breaking capacity Icu at 400 V AC
15 kA
Number of poles main switch
4
Main switch rated current
63 A
Type of over voltage protection device
Type 2
Mounting method
Surface mounted
Housing material
Plastic
Protection degree
IP54
Height
700 mm
Width
500 mm
Depth
250 mm
Colour
Grey
RAL-number
7035
Net Weight
15 kg
Standard
CEI0-21, EN61439-1, EN61439-2
Brand
ELETTRA
