Interface switchboards CEI 0-21
QUADRO INTERFACCIA 20KW CEI 0-21 3F+N TEST
PVQI20-OPEN-T

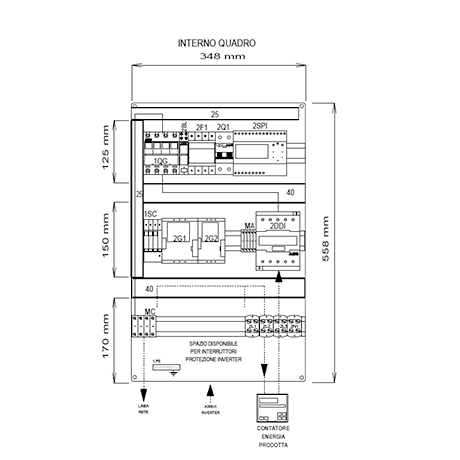

I quadri di interfaccia OPEN rappresentano una soluzione per la connessione di impianti fotovoltaici CEI 0-21. I quadri OPEN nascono con lo spazio e la predisposizione di cablaggio per gli interruttori di protezione inverter che saranno installabili successivamente tramite i collegamenti già forniti a corredo. - Interruttore Generale 4x40A 15kA (EN60947-2) con bobina di sgancio per funzione di rincalzo - Relè di interfaccia NA003 con TEST, con Ups di emergenza come da norma CEI 0-21 - Contattore DDI 4 poli 22kW AC-3. Spazio per cablaggio Interruttori protezione inverter: 1x20kW 3F+N, 2x10kW 3F+N, 3x6kW F+N - Kit di cablaggio incluso nella confezione (3x16mm2 nero+1x16mm2 blu; 6x10mm2 nero+2x10mm2 blu) - Interruttori previsti (da ordinare a parte): 6KW F+N HD90C32/300;10kW 3F+N DMA63NPC20/300;12,5kW 3F+N DMA63NPC25/300; 15kW 3F+N DMA63NPC32/300;20kW 3F+N E94SC40+HD9532/300. Tutti i componenti sono racchiusi all'interno di un contenitore a parete in ABS IP54 LxHxP 600x400x200mm.
+
Error loading products: {{ error }}
Downloads and Resources
Download informative and technical materials to learn more about the features of our products.
Technical Specifications
Rated Operational Voltage Ue (V)
400 AC
Rated Power
20 kW
Protection main switch
E94SC40
Ultimate breaking capacity Icu at 400 V AC
15 kA
Number of poles main switch
4
Main switch rated current
40 A
Type of over voltage protection device
Type 2
Mounting method
Surface mounted
Housing material
Plastic
Protection degree
IP54
Height
600 mm
Width
400 mm
Depth
200 mm
Colour
Grey
RAL-number
7035
Net Weight
13 kg
Standard
CEI0-21, EN61439-1, EN61439-2
Brand
ELETTRA
