Interface cabinets CEI 0-21
PV INTERFACE PANEL CEI 0-21 3P+N 100kW 2 INVERTER
PVQI100-2R

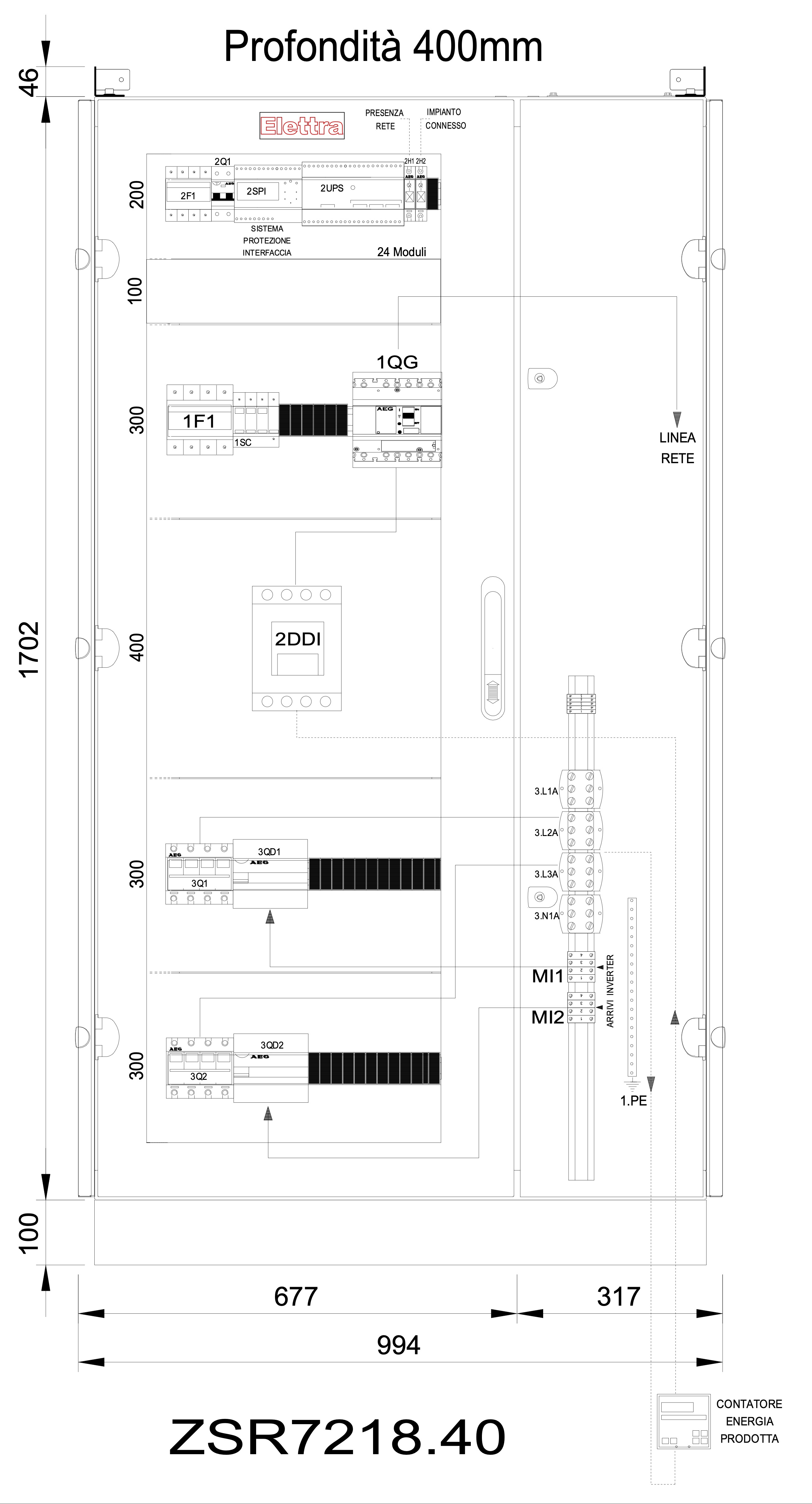

Quadro interfaccia CEI 0-21 per impianti fotovoltaici di potenza limite 100kW. Il quadro è composto da: 1x interruttore automatico magnetotermico 4x200A 36kA + rincalzo, 2x protezioni inverter tramite interruttore magnetotermico differenziale in classe A 18kA Id regolabile, 1x Contattore DDI 4P 190A AC-3, 1x scaricatore di Tipo 2 e 1x relè interfaccia NA003 con soccorritore secondo CEI 0-21. Tutti i componenti sono racchiusi all'interno di un contenitore in metallo IP55 con porta vetro + vano laterale dimensioni LxHxP 994x1800x400mm.
+
Error loading products: {{ error }}
Downloads and Resources
Download informative and technical materials to learn more about the features of our products.
Technical Specifications
Rated Voltage AC
400 V
Rated Power
100 kW
Protection main switch
MCXT3N4200
Short circuit capacity EN60947-2 Icu at 400V
36 kA
Number of poles main switch
4
Main switch rated current
200 A
Type of over voltage protection device
Type 2
Mounting method
floor
Housing material
Steel
Protection degree
IP55
Width
700+200 mm
Depth
400 mm
Colour
Grey
RAL-number
7035
Net Weight
150 kg
Standard
CEI0-21, EN61439-1, EN61439-2
Brand
ELETTRA
