Elfa NEXT EX100UC

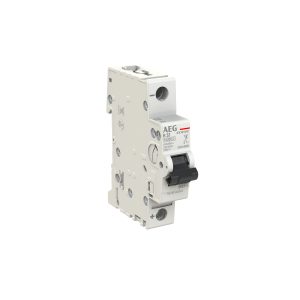

MCB AEG EX100UC 1P B 32A 10kA 1M
EX101UCB32
IINTERRUTTORE AUTOMATICO AEG SERIE ELFANEXT, MODELLO EX100UC 1POLO/ 2POLI, TENSIONE NOMINALE 1P 253VAC, 2P 440VAC, CORRENTE NOMINALE DA 0,5A A 63A, TENSIONE MINIMA-MASSIMA DI FUNZIONAMENTO 1P 12-266VAC/250VDC, 2P 12-462VAC/500VDC, CURVA DI INTERVENTO DI TIPO B/C, FREQUENZA 50/60HZ, POTERE DI INTERRUZIONE SECONDO EN60898 10KA, CAPACITA' DI ROTTURA SECONDO EN60947-2 10KA(AC/DC) PER CORRENTI MINORI UGUALI DI 40A, 6kA(AC)/10KA(DC) PER CORRENTI MAGGIORI DI 40A, TEMPERATURA DI FUNZIONAMENTO -25/+55°C, TEMPERATURA DI STOCCAGGIO -40/+70°C, GRADO DI PROTEZIONE IP40 PER APPARECCHIO E IP20 PER I TERMINALI, VITA MECCANICA 20.000 MANOVRE, VITA ELETTRICA 20.000 MANOVRE FINO A 25A, 10.000 MANOVRE DOPO I 25 A, CAPACITA' DEI TERMINALI 10/35MM2 FLESSIBILE/RIGIDO, COPPIA DI SERRAGGIO 2,8NM, COLORE RAL 7035, POSIZIONE DI MONTAGGIO QUALSIASI
+
Error loading products: {{ error }}
Downloads and Resources
Download informative and technical materials to learn more about the features of our products.
Technical Specifications
Rated Current (A)
32 A
Number of Poles
1
Number of modules
1
Rated Voltage AC
253 V
Rated Voltage DC
220 V
Min-Max operating voltage AC
12-266 V
Power loss
3,85 W
Frequency
50/60 Hz
Characteristic
B (3 - 5 In)
Rated Breaking Capacity
10kA (AC/DC) kA
Short circuit capacity EN60947-2 Icu at 400V
10kA (AC/DC) kA
Working temperature
-25/+55 °C
Storage temperature
-40/+70 °C
Calibration Temperature (°C)
30
Protection degree
IP40 HOUSING (IP20 terminals)
Electrical Life (total operations) AC1/AC7a
10000
Mechanical life
20.000 operations
Standard connection terminals
10...35mm2 mm²
Torque
2,8 Nm
Current limitation class
3
Standard
EN 60947-2 / EN 60898-1
Approvals
CE
Colour
Grey RAL 7035
Mounting
any
State
On sale
Brand
AEG
