Elfa NEXT DN45, DN60, DN100

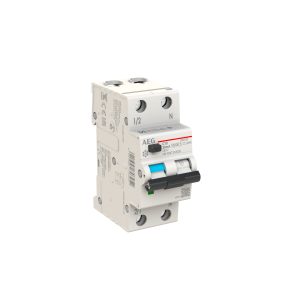

RCBO AEG DN100 1P+N C 10A 10kA 30mA Ai 2M
DN100C10/AI30
INTERRUTTORE AUTOM. DIFFERENZIALE MAGNETOTERMICO AEG SERIE ELFANEXT, MODELLO DN100 1P+N, TENSIONE NOMINALE 1P+N 230/240VAC, CORRENTE NOMINALE DA 6A A 40A, TENSIONE PER CIRCUITO DI TEST 110(170 PER 30mA)/264V, TENSIONE DI ISOLAMENTO 500VAC, CURVA DI INTERVENTO DI TIPO C, CLASSE AC/A/AI/F, SOGLIA D'INTERVENTO 30/300mA, PROTEZIONE CONTRO GLI SCATTI INTEMPESTIVI 3000A PER AI/F, FREQUENZA 50HZ, POTERE DI INTERRUZIONE 10kA SECONDO EN61009-1, CAPACITA' DI ROTTURA 15KA SECONDO EN60947-2, TEMPERATURA DI FUNZIONAMENTO -25/+55°C, TEMPERATURA DI STOCCAGGIO -40/+70°C, GRADO DI PROTEZIONE IP40 PER APPARECCHIO E IP20 PER I TERMINALI, VITA MECCANICA 20.000 MANOVRE, VITA ELETTRICA 10.000 MANOVRE, ATTACCHI CON FAILSAFE CON CONNESSIONE A FORCELLA SOPRA/SOTTO, CAPACITA' DEI TERMINALI 1/35MM2 FLESSIBILE/RIGIDO, COPPIA DI SERRAGGIO 2NM, SEGNALAZIONE DI STATO E SCATTATO TRAMITE FINESTRELLE MECCANICHE, SEGNALAZIONE DI INTERVENTO PER GUASTO DIFFERENZIALE TRAMITE BANDIERA BLU, POSIZIONE DI MONTAGGIO QUALSIASI
+
Error loading products: {{ error }}
Downloads and Resources
Download informative and technical materials to learn more about the features of our products.
Technical Specifications
Rated Current (A)
10 A
Number of Poles
1+N
Number of modules
2
Rated Voltage AC
230/240 V
Rated insulation voltage Ui (V)
500
Operating Voltage of circuit TEST (V) AC
170-264
Power loss
3 W
Frequency
50 Hz
Characteristic
C (5 - 10 In)
Fault Current Type
Ai high withstand capability
Residual current
30 mA
Nuisance tripping resistance
up to 3000A
Rated Breaking Capacity
10 kA
Short circuit capacity acc. to EN60947-2 at 230Vac
15 kA
Working temperature
-25/+55 °C
Storage temperature
-40/+70 °C
Calibration Temperature (°C)
30
Protection degree
IP40 HOUSING (IP20 terminals)
Mechanical life
20.000 operations
Electrical Life (total operations) AC1/AC7a
10000
Standard connection terminals
1...35mm2 mm²
Torque
2 Nm
Current limitation class
3
Standard
EN 61009-1 / EN 60947-2
Approvals
CE, VDE, KEMA, AENOR, IMQ
Colour
Grey RAL 7035
Mounting
any
State
On sale
Brand
AEG
